Aptomat là gì? Cấu tạo, chức năng và nguyên lý hoạt động

Aptomat là thiết bị đóng cắt và bảo vệ mạch điện, thường được lắp trong tủ điện, bảng điện gia đình, văn phòng và các hệ thống điện dân dụng. Khi phát hiện dòng điện bất thường như quá tải hoặc ngắn mạch, thiết bị có thể tự động ngắt mạch nhằm hạn chế nguy cơ hư hỏng thiết bị và sự cố điện. Hiểu rõ aptomat là gì, cấu tạo và cách hoạt động sẽ giúp người dùng lựa chọn đúng loại, đúng dòng định mức và sử dụng thiết bị an toàn hơn.

Aptomat là gì?

Aptomat, còn gọi là circuit breaker, là thiết bị dùng để đóng, ngắt dòng điện và bảo vệ mạch khi xuất hiện tình trạng bất thường. Tùy loại, aptomat có thể bảo vệ trước quá tải, ngắn mạch, rò điện hoặc một số sự cố khác. Đây cũng là một trong những thiết bị điện phổ biến trong nhóm thiết bị điện đa dụng.

Trong hệ thống điện gia đình, aptomat thường được đặt tại tủ điện tổng hoặc các nhánh điện riêng. Khi mạch hoạt động bình thường, thiết bị cho phép dòng điện đi qua. Khi dòng điện vượt quá giới hạn thiết kế hoặc xảy ra sự cố phù hợp với chức năng bảo vệ, cơ cấu bên trong sẽ tác động để tách tiếp điểm và ngắt mạch. Khác với cầu chì, aptomat có thể được đóng lại sau khi đã xử lý nguyên nhân gây sự cố, tùy loại thiết bị và tình trạng mạch điện.

Cấu tạo của aptomat

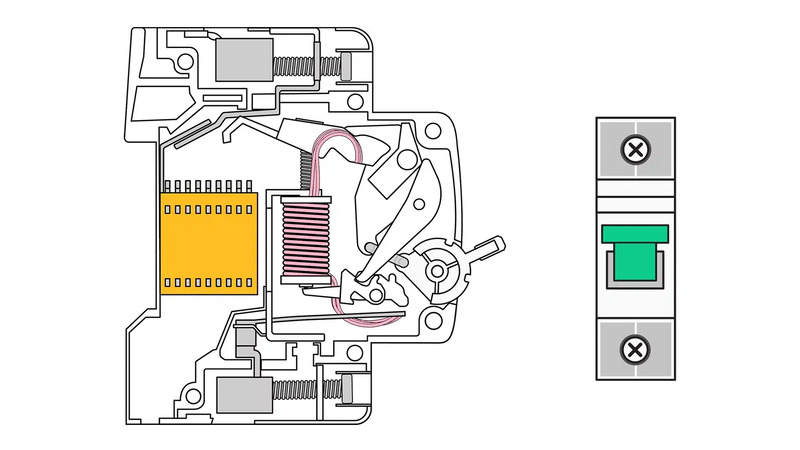

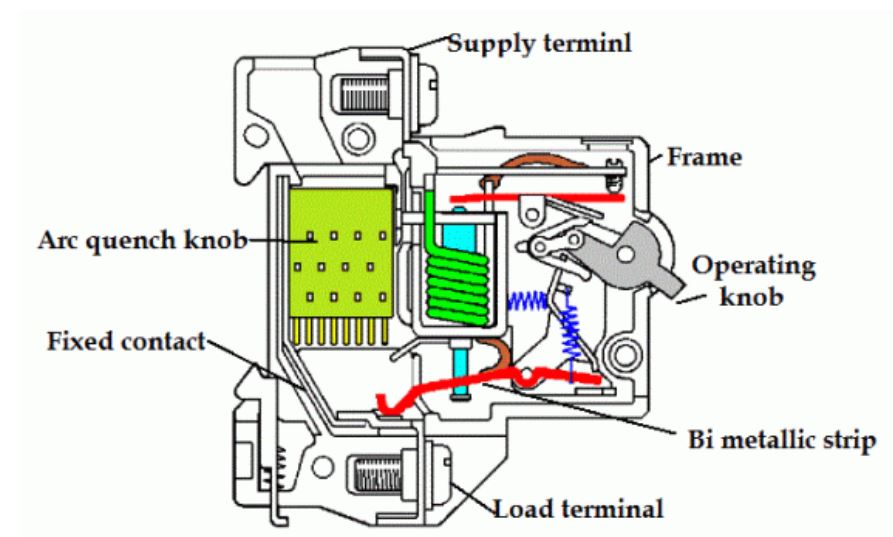

Một aptomat thông thường gồm nhiều bộ phận phối hợp để thực hiện đồng thời chức năng đóng cắt và bảo vệ.

Vỏ cách điện

Vỏ aptomat thường được làm từ vật liệu cách điện có khả năng chịu nhiệt và chịu va đập nhất định. Bộ phận này bao bọc các linh kiện bên trong, đồng thời giúp hạn chế nguy cơ người dùng tiếp xúc trực tiếp với phần mang điện.

Tiếp điểm

Tiếp điểm là bộ phận trực tiếp đóng hoặc ngắt đường dẫn điện. Khi aptomat ở trạng thái bật, các tiếp điểm tiếp xúc để dòng điện đi qua. Khi cơ cấu bảo vệ tác động, tiếp điểm tách ra và làm gián đoạn mạch điện. Chất lượng tiếp điểm ảnh hưởng đến khả năng đóng cắt và độ ổn định của aptomat trong quá trình sử dụng.

Cơ cấu đóng cắt

Cơ cấu đóng cắt liên kết với tay gạt và hệ thống bảo vệ. Người dùng có thể tác động lên tay gạt để đóng hoặc ngắt mạch bằng tay. Khi phát hiện sự cố, cơ cấu này cũng có thể tự động nhả để tách tiếp điểm.

Bộ phận bảo vệ quá tải

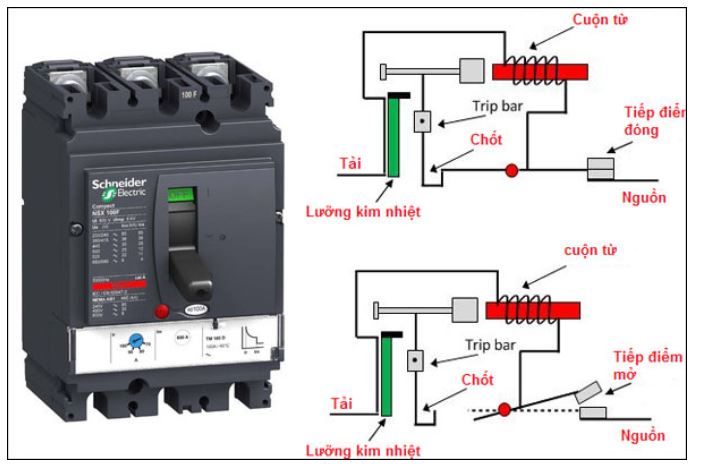

Ở những aptomat có chức năng bảo vệ quá tải, cơ cấu nhiệt thường sử dụng một thanh lưỡng kim. Khi dòng điện vượt mức cho phép trong một khoảng thời gian, nhiệt sinh ra làm thanh lưỡng kim biến dạng và kích hoạt cơ cấu ngắt. Cơ chế này giúp aptomat phản ứng với tình trạng quá tải kéo dài thay vì ngắt ngay lập tức đối với mọi biến động dòng điện ngắn hạn.

Bộ phận bảo vệ ngắn mạch

Đối với loại aptomat có bảo vệ ngắn mạch, cơ cấu điện từ thường được sử dụng. Khi xảy ra dòng ngắn mạch có cường độ rất lớn, từ trường sinh ra trong cuộn dây tăng mạnh và tác động lên cơ cấu nhả, khiến tiếp điểm mở nhanh chóng.

Buồng dập hồ quang

Khi tiếp điểm tách ra trong điều kiện có dòng điện, giữa các tiếp điểm có thể xuất hiện hồ quang điện. Buồng dập hồ quang giúp hạn chế và dập tắt hồ quang, từ đó hỗ trợ quá trình ngắt điện an toàn hơn và bảo vệ tiếp điểm.

Chức năng của aptomat trong hệ thống điện

Aptomat không chỉ đơn thuần là thiết bị bật tắt điện. Tùy cấu hình, thiết bị có thể đảm nhiệm nhiều chức năng bảo vệ khác nhau.

Đóng và ngắt mạch điện

Người dùng có thể sử dụng aptomat để chủ động cấp hoặc ngắt điện cho toàn bộ hệ thống hoặc từng nhánh điện. Đây là lý do aptomat thường được lắp ở vị trí dễ tiếp cận trong tủ điện.

Bảo vệ khi quá tải

Quá tải xảy ra khi tổng công suất của các thiết bị sử dụng trên một mạch khiến dòng điện vượt quá mức mà dây dẫn và thiết bị được thiết kế để chịu trong thời gian nhất định. Nếu không được kiểm soát, quá tải có thể làm dây dẫn và các điểm tiếp xúc nóng lên. Aptomat có bảo vệ quá tải sẽ tự động ngắt mạch khi điều kiện tác động được đáp ứng.

Bảo vệ khi ngắn mạch

Ngắn mạch có thể tạo ra dòng điện rất lớn trong thời gian ngắn. Cơ cấu bảo vệ ngắn mạch của aptomat giúp ngắt mạch nhanh, hạn chế tác động của dòng sự cố lên dây dẫn và thiết bị điện.

Bảo vệ chống rò điện ở một số loại aptomat

Không phải aptomat nào cũng có chức năng chống rò. Những thiết bị được thiết kế cho mục đích này có thể phát hiện dòng điện rò theo nguyên lý riêng và ngắt mạch khi dòng rò đạt ngưỡng tác động.

Vì vậy, khi lựa chọn thiết bị, cần xác định rõ nhu cầu bảo vệ thay vì mặc định mọi aptomat đều có khả năng chống điện giật hoặc chống rò điện.

Nguyên lý hoạt động của aptomat

Nguyên lý hoạt động của aptomat có thể hiểu theo hai trạng thái chính: mạch điện hoạt động bình thường và mạch điện xuất hiện sự cố.

Khi dòng điện hoạt động bình thường

Khi aptomat được bật, cơ cấu đóng cắt giữ các tiếp điểm ở trạng thái đóng. Dòng điện đi qua aptomat để cấp cho tải phía sau. Trong điều kiện dòng điện nằm trong giới hạn làm việc và không xuất hiện sự cố mà thiết bị được thiết kế để phát hiện, aptomat duy trì trạng thái đóng.

Khi xảy ra quá tải

Khi dòng điện tăng cao hơn mức cho phép trong một khoảng thời gian, bộ phận bảo vệ quá tải sẽ tác động. Với cơ cấu nhiệt, dòng điện làm phát sinh nhiệt trên phần tử bảo vệ, khiến thanh lưỡng kim biến dạng và kích hoạt cơ cấu nhả. Tiếp điểm sau đó mở ra, làm gián đoạn dòng điện đến tải.

Khi xảy ra ngắn mạch

Trong trường hợp ngắn mạch, dòng điện có thể tăng rất nhanh. Bộ phận bảo vệ điện từ phản ứng với dòng điện lớn và tác động lên cơ cấu nhả. Tiếp điểm được mở nhanh để tách mạch, hạn chế dòng sự cố tiếp tục chạy qua hệ thống.

Khi thiết bị có chức năng chống rò

Với aptomat tích hợp bảo vệ dòng rò, thiết bị sẽ giám sát sự chênh lệch dòng điện giữa các dây dẫn theo nguyên lý của bộ phận phát hiện rò. Khi dòng rò đạt đến ngưỡng tác động, cơ cấu ngắt sẽ tách mạch. Cơ chế này khác với bảo vệ quá tải và ngắn mạch, do đó cần chọn đúng loại thiết bị dựa trên yêu cầu bảo vệ của hệ thống.

Các loại aptomat phổ biến

Aptomat có nhiều cách phân loại dựa trên chức năng, số cực và đặc điểm sử dụng.

MCB

MCB là loại aptomat dạng module nhỏ, thường được sử dụng để bảo vệ các mạch điện dân dụng và các nhánh điện có dòng tải tương đối nhỏ. MCB thường có chức năng bảo vệ quá tải và ngắn mạch. Thiết bị có kích thước gọn, thuận tiện lắp trên thanh DIN trong tủ điện.

MCCB

MCCB có khả năng chịu dòng lớn hơn MCB và thường được sử dụng trong các hệ thống điện có công suất cao hơn. Thiết bị thường xuất hiện ở tủ điện tổng, hệ thống điện công nghiệp, công trình hoặc các mạch cần khả năng đóng cắt và bảo vệ ở mức dòng lớn.

RCCB

RCCB tập trung vào chức năng bảo vệ dòng rò. Thiết bị được sử dụng nhằm phát hiện dòng điện rò và ngắt mạch khi đạt ngưỡng tác động. RCCB không thay thế hoàn toàn chức năng bảo vệ quá tải và ngắn mạch nếu bản thân thiết bị không được thiết kế cho các chức năng đó.

RCBO

RCBO kết hợp bảo vệ dòng rò với bảo vệ quá tải và ngắn mạch trong một thiết bị. Đây là giải pháp thường được lựa chọn khi muốn tích hợp nhiều chức năng bảo vệ trên cùng một nhánh điện.

Phân biệt aptomat theo số cực

Số cực là một thông số quan trọng khi lựa chọn aptomat vì liên quan đến cách thiết bị được sử dụng trong mạch điện.

Loại	Đặc điểm	Ứng dụng thường gặp
1P	Ngắt một cực	Mạch điện một pha, nhánh tải phù hợp
1P+N	Ngắt/điều khiển cả dây pha và trung tính tùy thiết kế	Mạch điện dân dụng
2P	Hai cực	Mạch điện một pha cần đóng cắt hai dây
3P	Ba cực	Hệ thống điện ba pha
4P	Bốn cực	Hệ thống ba pha có yêu cầu đóng cắt dây trung tính

Cách ký hiệu và cấu hình thực tế có thể khác nhau tùy nhà sản xuất, vì vậy cần kiểm tra sơ đồ đấu nối và thông số kỹ thuật trên thiết bị trước khi lắp đặt.

Những thông số quan trọng khi chọn aptomat

Không nên chọn aptomat chỉ dựa vào kích thước hoặc giá thành. Một số thông số cần được kiểm tra gồm:

Dòng điện định mức

Dòng định mức, thường ký hiệu là In, cho biết mức dòng điện mà aptomat được thiết kế để làm việc trong điều kiện quy định. Dòng định mức cần phù hợp với tải và khả năng chịu dòng của dây dẫn. Không nên tùy tiện chọn aptomat có dòng định mức quá lớn chỉ để hạn chế tình trạng aptomat thường xuyên ngắt.

Số cực

Số cực cần phù hợp với cấu trúc mạch điện và yêu cầu đóng cắt. Mạch một pha và ba pha có thể sử dụng cấu hình aptomat khác nhau.

Khả năng cắt

Khả năng cắt thể hiện mức dòng sự cố mà aptomat có thể ngắt trong điều kiện quy định. Thông số này đặc biệt quan trọng đối với những hệ thống có dòng ngắn mạch dự kiến lớn.

Đặc tính tác động

Các loại MCB có thể có đặc tính tác động khác nhau, thường được thể hiện bằng các ký hiệu như B, C hoặc D. Đặc tính này liên quan đến khả năng chịu dòng khởi động và điều kiện tác động của thiết bị. Việc lựa chọn cần dựa trên loại tải và hướng dẫn kỹ thuật, không nên chọn theo ký hiệu một cách máy móc.

Chức năng bảo vệ

Cần xác định hệ thống đang cần bảo vệ quá tải, ngắn mạch, dòng rò hay kết hợp nhiều chức năng. Đây là cơ sở để lựa chọn MCB, MCCB, RCCB, RCBO hoặc loại thiết bị phù hợp khác.

Aptomat thường xuyên nhảy cần kiểm tra những gì?

Aptomat tự ngắt không nhất thiết có nghĩa là thiết bị bị hỏng. Đây có thể là dấu hiệu hệ thống đang xuất hiện tình trạng quá tải, ngắn mạch hoặc dòng rò tùy loại aptomat.

Có thể kiểm tra theo trình tự:

1. Xác định aptomat nào đang ngắt và mạch nào được thiết bị bảo vệ.
2. Tắt hoặc rút bớt các thiết bị điện đang sử dụng trên mạch.
3. Kiểm tra xem aptomat có thể đóng lại ổn định hay tiếp tục ngắt.
4. Nếu aptomat chỉ ngắt khi một thiết bị cụ thể được sử dụng, cần kiểm tra thiết bị đó.
5. Nếu aptomat tiếp tục ngắt dù đã giảm tải, cần kiểm tra hệ thống điện để xác định nguyên nhân.

Không nên liên tục bật lại aptomat khi thiết bị vừa đóng đã tự ngắt. Việc này có thể bỏ qua nguyên nhân sự cố và làm tăng nguy cơ mất an toàn.

Lưu ý khi sử dụng và lắp đặt aptomat

Aptomat là thiết bị liên quan trực tiếp đến hệ thống điện nên việc lựa chọn và lắp đặt cần tuân thủ đúng thông số kỹ thuật. Dòng định mức của aptomat phải được phối hợp phù hợp với dây dẫn, tải và điều kiện lắp đặt.

Khi thay thế hoặc kiểm tra, cần ngắt nguồn điện trước khi thao tác và sử dụng đúng sơ đồ đấu nối của nhà sản xuất. Không nên tự mở hoặc sửa chữa phần bên trong aptomat nếu không có chuyên môn về điện.

Đối với hệ thống thường xuyên xảy ra hiện tượng aptomat nhảy, nóng bất thường, có mùi khét hoặc phát ra tiếng động bất thường, nên ngừng sử dụng phần mạch liên quan và nhờ người có chuyên môn kiểm tra.

Kết luận

Aptomat là gì? Đây là thiết bị đóng cắt và bảo vệ mạch điện, có thể đảm nhiệm các chức năng như bảo vệ quá tải, ngắn mạch và dòng rò tùy từng loại. Cấu tạo của aptomat gồm vỏ cách điện, tiếp điểm, cơ cấu đóng cắt, bộ phận bảo vệ và các thành phần hỗ trợ dập hồ quang. Khi lựa chọn aptomat, cần quan tâm đến dòng định mức, số cực, khả năng cắt, đặc tính tác động và chức năng bảo vệ. Lựa chọn đúng thiết bị không chỉ giúp hệ thống vận hành ổn định mà còn góp phần bảo vệ dây dẫn và các thiết bị điện phía sau.
